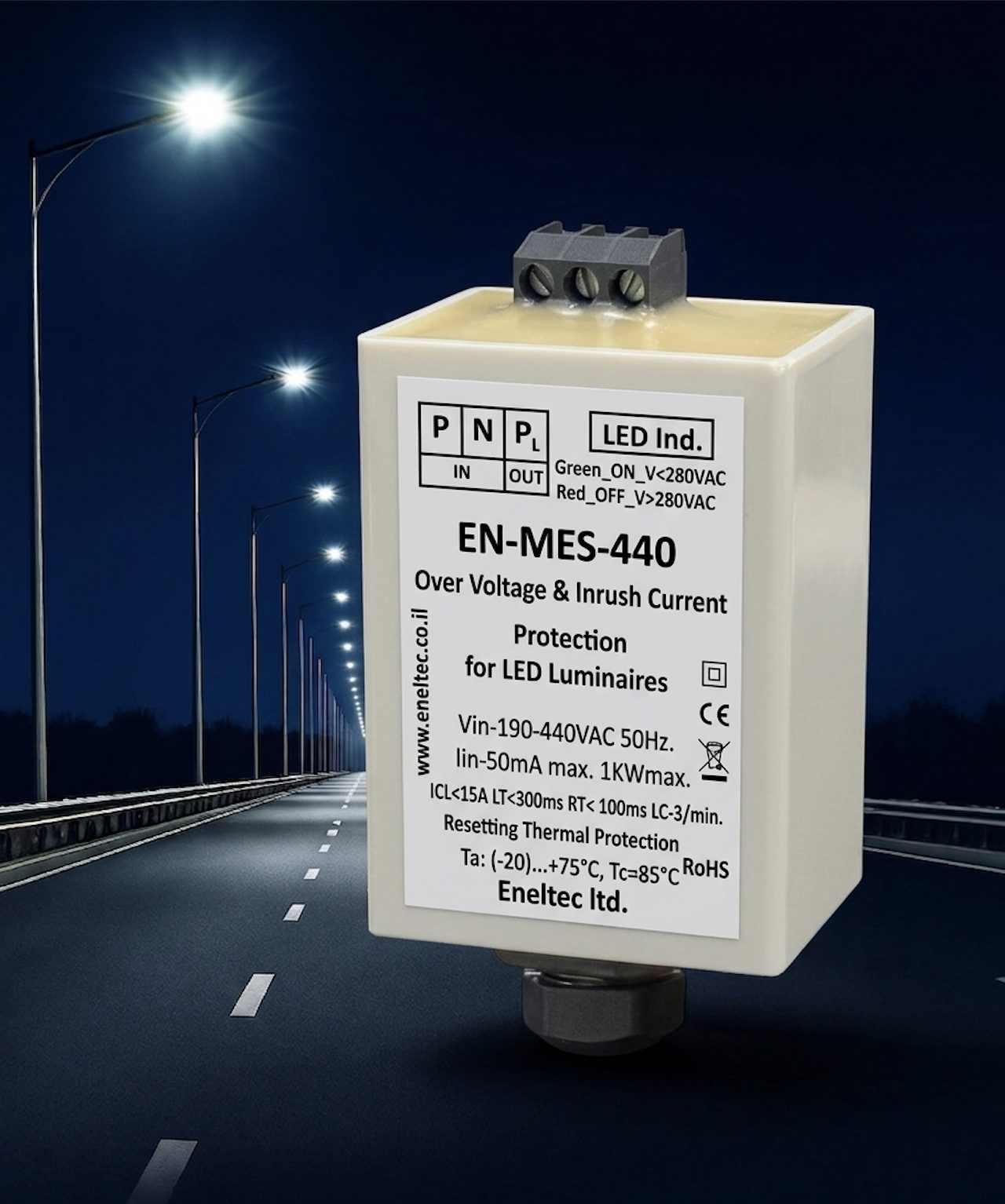

יחידת הגנה כפולה

דגם: EN-MES-440

יחידה זו מספקת הגנה כפולה לגופי תאורת הלד, הכוללת הגבלת זרם הנעה והגנה מפני עליות מתח מתמשכות.

הגבלת זרם הנעה:

היחידה תאפשר הפעלה תקינה ואמינה של ציוד חשמלי הכולל קבלי מבוא בעלי ערך קיבולי גבוה במיוחד, כדוגמת משנקים אלקטרוניים לנורות פריקה ודרייברים לתאורת LED עם או ללא תקשורת DALI וכדו’.

בכל דרייבר/משנק אלקטרוני מותקן קבל הגורם לזרם טעינה ראשוני גבוה בעת חיבורו לרשת החשמל (Inrush current) .

זרם ההתנעה הינו גבוה במיוחד, כ- 100 אמפר לכל גוף תאורה ולמשך זמן של כ- 200 מיקרו שניות.

זרם התנעה גבוה זה נגרם כתוצאה מחוסר סנכרון בין זמן חיבור העומס לרשת לבין נקודת האפס בגל הסינוס של רשת החשמל.

זרם ההתנעה האופייני לציוד ההפעלה האלקטרוני גורם לבעיות אמינות של המעגל החשמלי, כדוגמת: ניתוק שווא של המבטח, קושי בהפעלת ה UPS/גנרטור וכו’.

התקנת מגביל זרם התנעה יגביל את עוצמת הזרם לכ- 15 אמפר ובכך תתאפשר פעולתם התקינה והאמינה של המבטחים  ויחידות ה- UPS / גנרטור של המתקן.

הגנת מתח יתר:

היחידה תאפשר הפעלת תאורת הלד בתחום המתח הנומינלי ותנתק את גוף התאורה מרשת החשמל כאשר מתח הרשת עובר את המתח הנומינלי המירבי.  תופעות של מתח יתר נפוצות כאשר מתנתק קו האפס במתקן או כאשר מתבצע חיבור שגוי במעגל התלת פאזי. בעיות אלה נפוצות בתאורת הרחובות וגורמות לכשל כללי של גוף התאורה או של מספר רב של גופי תאורה המחוברים בקו הנתון. התקנת יחידת הגנה זו תאפשר הגנה מירבית על גוף התאורה ותחסוך כסף רב בהוצאות שיקום מתקן התאורה.

נתונים טכניים:

  • מתח: 190 – 440VAC 50Hz
  • מתח מוצא מירבי: 300VAC
  • מהירות תגובה במתח יתר: 15ms>
  • עומס מירבי: עד 1,000W
  • הגבלת זרם הנעה: 15A
  • הגבלת זמן התנעה: LT<300ms
  • מהירות תגובה בהנעה חוזרת: RT< 100ms
  • הגנה חשמלית: בידוד כפול כולל הגנה טרמית עם חזרה אוטומטית.
  • יצוק בחומר פולימרי כבה מאליו.
  • טמפרטורת סביבה:  (-20°C – 75°C).
  • מהדקי כניסה/יציאה: 0.5-2.5 ממ”ר.
  • מידות מכאניות (מ”מ):   L=73 x H=36 x W=49
  • התקנה במגש בבסיס העמוד (בורג M8).
